核心网系统
1. 产品概述
1.1. 系统架构

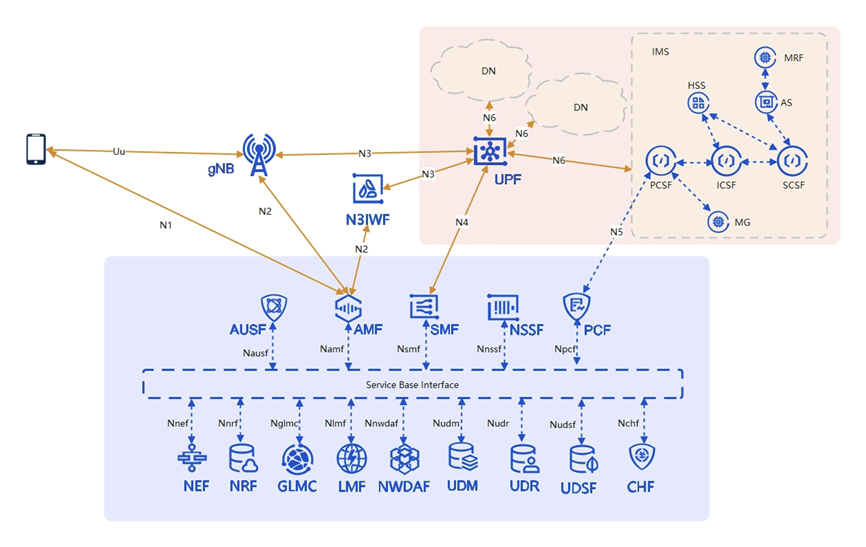

本系统采用微服务框架，系统架构如图所示。
本系统可以驻留在：X86/ARM物理机器、VMWARE/KVM虚拟机器、DOCKER容器、云化平台。在驻留平台基础上，提供支撑层，为上层应用提供任务管理、内存管理、队列管理、消息分发等微服务架构功能。在支撑层上，提供业务处理网元，包括AMF、SMF、AUSF、UDM、UDR、UPF、NRF、PCF、NEF、NSSF、LMF、GMLC等逻辑网元，各逻辑网元内部采用微服务架构和通信机制。同时本系统提供网络管理和计费功能。
为了可以在一些低功耗、资源受限的机器（如边缘网络、卫星载荷）上部署核心网，或与其他网元（如基站）合一部署，只能使用其中有限的资源，我们提供极简部署框架.
1.2. 功能模块
|
序号 |
功能描述 |
|
1 |
支持5GNR RAN基站接入、支持5GNR制式终端接入 |
|
2 |
支持no-3gpp网络接入 |
|
3 |
支持5G核心网和5GNR RAN一体化部署 |
|
4 |
支持5G核心网分布式部署 |
|
5 |
支持5G核心网云化部署 |
|
序号 |
功能描述 |
|
1 |
核心网元包括AMF、SMF、UPF、AUSF、UDM、UDR、UDSF、PCF、IMS、CHF、NMS等 |
|
2 |
支持3GPP R17标准，接口功能包括N1、N2、N3、N4、N5、N6、N7、N8、N10、N11、N12等 |
|
3 |
支持无状态化、微服务的5G SA模式（CPF支持无状态化、UPF支持HA） |
|
4 |
支持受理（包括开户、销户）及签约变更 |
|
5 |
支持初始注册、移动注册更新、周期注册更新 |
|
6 |
支持UE发起的去注册流程、支持网络侧发起的去注册流程 |
|
7 |
支持5G AKA鉴权、NAS安全模式命令、NAS信令加密和完整性保护流程 |
|
8 |
支持UE服务请求、网络服务请求（Paging） |
|
9 |
支持单PDU会话建立、修改、释放 |
|
10 |
支持多PDU会话建立、修改、释放 |
|
11 |
QoS管理，支持上下行流量优先级 |
|
12 |
支持Xn、NG无损切换功能 |
|
13 |
支持VONR功能，支持语音、视频、及时消息 |
|
14 |
支持第三方集群调度系统（IMS透传模式） |
|
15 |
支持后路由功能、支持5G LAN功能、支持5G TSN功能（Roadmap） |
|
16 |
支持计费功能、支持第三方计费系统 |
|
17 |
支持5G NMS网络管理、系统监控功能 |
|
18 |
支持DPI深度包采集功能 |
|
19 |
支持4G、5G融合核心网功能 |
|
序号 |
功能描述 |
|
1 |
支持5G网络平滑回落4G网络 |
|
2 |
支持VoLTE、VoNR、及时消息、数据业务 |
|
序号 |
功能描述 |
|
1 |
支持UPF主备、支持CPF负荷分担功能 |
|
2 |
支持CPF无状态化功能 |
|
序号 |
功能描述 |
|
1 |
支持用户管理、安全管理、权限管理 |
|
2 |
支持告警功能 |
|
3 |
支持KPI功能 |
|
4 |
支持配置管理功能 |
|
5 |
支持监控台拓扑管理功能 |
|
序号 |
功能描述 |
|
1 |
支持原始CDR话单采集，支持与第三方BOSS系统对接 |
|
2 |
支持BSS业务，支持计费策略管理 |
