5G Smallcell 小基站
5G的普及带来了大量5G基站的建设，作为5G网络的核心设备，基站的架构、形态直接影响5G网络的布局效果。4G网络相比，5G所采用的高频波段有着频道宽、传输快、低时延等优点。但是高频波段也有局限，绕物能力与穿透能力弱、长距离容易受干扰，因此受建筑物阻挡，形成信号盲点。
5G小基站的主要功能之一就是“补盲”，5G家庭级小基站体积小，布设简单，可以充分部署在宏基站无法触及的末梢，深度覆盖人口热点区域，有效解决室内5G信号盲点。
本公司的5G Smallcell小基站，设备采用高通FSM100 5G RAN平台方案，基于5G NR技术的室内型一体化小基站设备。
本文详细描述MS-gNB2.0设备，介绍MS-gNB2.0的产品亮点、架构、功能及系统容量等。

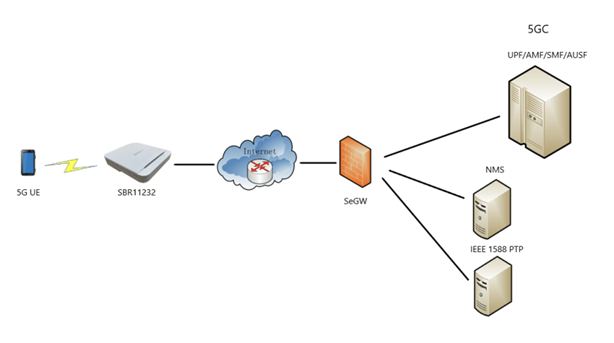

图1-1 架构图
l 全国产自主协议栈
l ALL-IN-ONE 一体化小基站，基带射频一体化设计
l 低成本、易部署，扁平化网络架构，无需重建机房和传输网
l 可靠的安全业务，为设备提供即时保护以防御潜在的安全风险和非法侵入
l 具有完善便捷的网管功能，可以在网管系统实现设备的管理、监控和维护
MS-gNB2.0可广泛应用于室内的网络覆盖，以下是一些典型应用场景。
图1-2 应用场景图

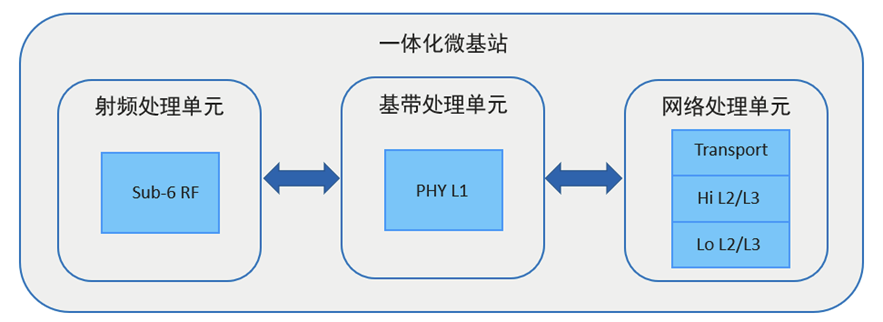

5G一体化小基站MS-gNB2.0由网络处理单元、基带单元和射频单元组成，向用户提供无线网的接入功能。
图2-1 5G一体化小基站架构图

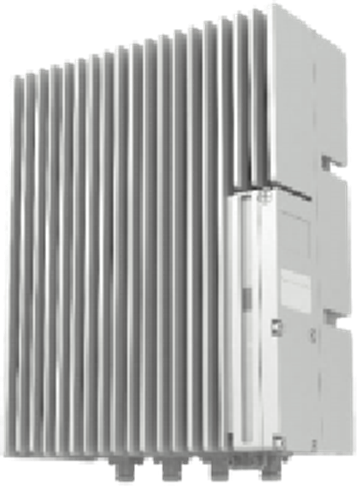

MS-gNB2.0为一体化小基站，集成网络处理，基带和射频，内置天线，外观如下图所示：
图2-2 产品外观图
2.1.1 接口和指示灯说明
2.1.1.1 外部接口说明
|
序号 |
名称 |
说明 |
接口类型 |
数量 |
备注 |
|
1 |
回传（三选一） |
电口，10Gbps |
RJ45 |
1 |
支持POE 802.3at/bt |
|
电口，1Gbps |
RJ45 |
1 |
支持PSE |
||
|
光口，10 Gbps |
SFP+ |
1 |
|
||
|
2 |
直流电源 |
12V电源接口 |
DC JACK |
1 |
|
|
3 |
GPS输入 |
GPS天线输入端 |
SMA |
1 |
|
|
4 |
TYPE C |
调试接口 |
TYPE C |
1 |
|
|
5 |
复位按钮 |
回复出厂设置 |
|
1 |
|
表2-1 接口说明
46.1.1.1 指示灯说明
|
丝印 |
个数 |
功能 |
灯类型 |
状态 |
说明 |
|
|
1 |
电源指示灯 |
绿色 |
灭 |
无电源或电源异常 |
|
亮 |
设备电源正常 |
||||
|
|
1 |
系统指示灯 |
绿色 |
灭 |
系统启动中或系统异常 |
|
亮 |
系统正常运行 |
||||
|
|
1 |
同步指示灯 |
绿色 |
灭 |
非同步模式或未同步成功 |
|
亮 |
同步成功 |
||||
|
5G |
1 |
5G业务指示灯 |
绿色 |
灭 |
5G核心网未接入 |
|
亮 |
5G核心网接入正常 |
||||
|
闪烁 |
已接入，有告警 |
表2-1 指示灯说明
46.1.1.2 主要配置
|
单元 |
配置 |
备注 |
|
网络处理单元 |
LS1046A |
|
|
基带单元 |
FSM10056 |
|
|
射频单元 |
SDR9000 |
|
|
存储 |
EMMC 32GB |
|
|
内存 |
DDR4 8GB |
|
表2-3 主要配置

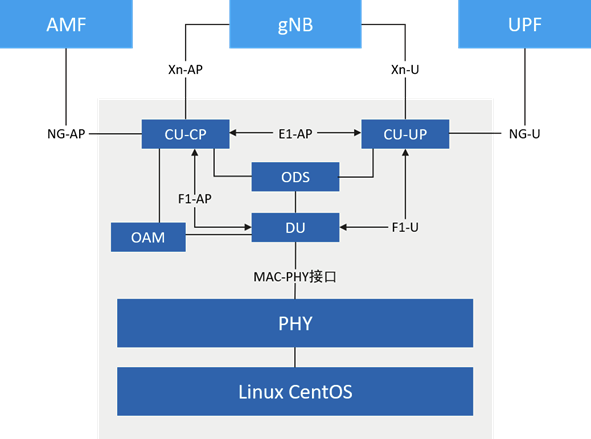

5G软件架构如下图所示。
图2-5 5G软件架构图
l Linux CentOS是硬件平台的操作系统，系统软件运行在其之上。
l PHY是物理层协议。
l DU主要是实现无线资源调度。
l CU-CP提供RRC、NGAP、XnAP、X2AP、F1AP、E1AP协议处理。
l CU-UP模块提供PDCP和SDAP协议处理。
l ODS即在线调试服务（Online Debug Service），通过该项服务，工程人员可以实时访问、监控、调整各个模块，主要用于软件模块的调测。
l OAM提供配置管理、告警管理、性能管理功能，及OMC（Operation and Maintenance Center）的接口。
|
项目 |
指标 |
|
无线协议 |
支持3GPP R15标准 |
|
网络架构 |
支持SA |
|
支持频段 |
N41、N78、N79 |
|
双工模式 |
TDD |
|
载波带宽 |
100MHz/60MHz/40MHz |
|
子载波间隔 |
30kHz |
|
调制方式 |
256 QAM/64 QAM (DL/UL) |
|
输出功率 |
24dBm/通道（MAX） |
|
MIMO |
2T2R, DL 2Layer, UL 2Layer |
|
容量 |
支持1个100MHz带宽的2T2R小区 |
|
NR峰值速率 （实测） |
支持多种子帧配比 下行峰值速率800Mbps，上行峰值400Mbps |
|
小区用户数 |
每小区支持的RRC激活用户数≥128， 每小区支持的RRC连接用户数≥128 |
|
同步 |
支持GPS/北斗，1588V2同步 |
表3‑1基站主要指标
|
型号 |
尺寸 |
重量 |
|
MS-gNB2.0 |
240mmx63.5mmx240mm |
＜2.9KG（3.4KG带安装支架） |
表3‑2 物理指标
3.3.1电压指标
|
电压要求 |
描述 |
备注 |
|
12V DC |
12V直流适配器 |
|
|
POE (37V～57V) |
POE网络供电 |
支持POE 802.3at/bt |
表3‑3 电压指标
3.3.2功耗指标
|
型号 |
配置 |
功耗（W） |
|
MS-gNB2.0 |
1x2T2R小区100MHz NR |
<35W(non PSE) |
表3‑4 功耗指标
|
类型 |
指标 |
|
环境温度 |
- 10 ~ +40° C |
|
环境湿度 |
5% ~ 95% |
|
防水防尘等级 |
IP31 |
|
气压范围 |
70 ~ 106 kPa |
表3‑5 环境指标
符合3GPP TS 38.113 (2017-12 R15)要求。
|
类型 |
指标 |
|
MTBF |
5年 |
表3‑7 SBUL5420 可靠性指标
主要包括：设备管理、性能管理、故障管理、版本管理和电源管理等。

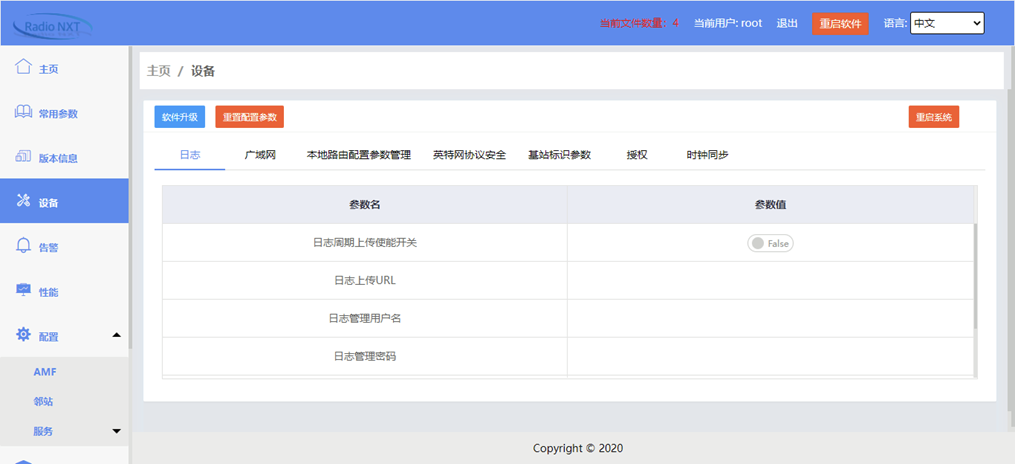

图4-1 设备管理界面
主要包括网管参数、日志、广域网、英特网协议安全、时间服务器、全球定位系统、基站标志参数、CA服务器URL。
系统提供远程告警上报、远程告警查询功能，同时提供本地告警查询功能。
主要包括远程版本下载、远程版本信息查询、本地版本下载、本地版本查询、以及硬件版本信息查询等。多种版本管理功能在实际的组网应用中提供了多种选择性，方便用户工作。
|
型号 |
尺寸 |
频段 |
输出功率 |
|
MS-gNB2.0 1x2T2R小区100MHz NR N79 |
240mmx63.5mmx240mm |
N79 |
250mW |
表5-1 产品型号
|
名称 |
数量 |
备注 |
|
Smallcell小基站SMS-gNB2.0 |
1台 |
设备 |
|
安装支架及配件 |
1套 |
安装件 |
表6-1 包装清单
(1) 提供一体化微基站软硬件技术文件；
(2) 协助解决操作中出现的异常问题；
(3) 协助产品故障判定；
(4) 提供源代码，并协助搭建编译环境，协助开展二次开发,请咨询销售；
(5) 默认提供一年的售后服务，如需延长时间请咨询销售。
√项目合作开发
√技术培训
